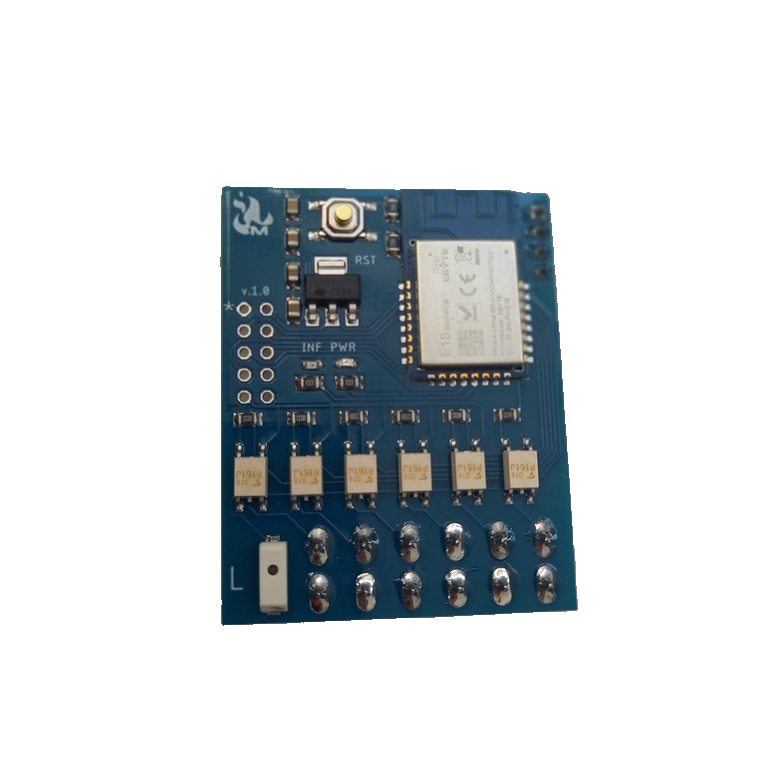

Zeefan Контролер за вентилаторен конвектор (в комплект със захранващ кабел)
ZeeFan е разработен от инженерите на Мултитерм ООД като допълнителен модул към универсално управление B4V642 за вентилаторните конвектори Innova. С негова помощ конвекторите се свързват със Zigbee мрежи и могат да бъдат присъединени към домашни системи за автоматизация като Home Assistant. Zeefan осигурява достъп до всички функции на управлението: смяна на режим отопление / охлаждане, включване / изключване на задвижката на вентилаторния конвектор, три степени на вентилатора и тих режим, при който вентилатора работи на най-ниската възможна степен.
ВСИЧКИ ДЕЙНОСТИ ПО ИНСТАЛИРАНЕТО НА ПЛАТКАТА ТРЯБВА ДА СЕ ИЗВЪРШАТ ПРИ ИЗКЛЮЧЕНО ЕЛ. ЗАХРАНВАНЕ!
Как се инсталира модулът към универсално управление B4V642:
- Свържете буксата с червен и черен кабел към DATA I/O порта (1) на управлението.
- Монтирайте платката както е показано на диаграмата (2) и натиснете платката внимателно, докато клемата е напълно свързана.
- Свържете фазата на 230Vac, червения кабел (3) към клема L на управлението B4V642.
За да свържете ZeeFan към вашата Zigbee мрежа:
- Проверете дали всички стъпки при инсталирането са изпълнени правилно.
- Включете ел. захранването на конвектора.
- Позволете присъединяването на нови устройства в Zigbee мрежата.
- Задръжте бутон RST на ZeeFan за 10 секунди. След пускане на бутона, индикатор INF ще започне да мига, което означава, че модулът е в режим на присъединяване към Zigbee мрежа. НЕ ДОКОСВАЙТЕ ДРУГИ ЧАСТИ ОТ МОДУЛЪТ, защото е захранен с 230Vac!
- ZeeFan трябва да се присъедини в рамките на минута - две. Ако не се случи, повторете стъпки 3 и 4.
- След успешно присъединяване, можете да изключите ел. захранването.
- Сглобете кутията на универсалното управление B4V642 на конвектора и я монтирайте на мястото посочено от производителя.
- Включете отново ел. захранването на конвектора и се наслаждавайте!
